化工廠管道法蘭式電石氣檢測儀應用案例
化工廠管道法蘭式電石氣檢測儀應用背景:
在化工廠中,電石氣(乙炔)是重要的生產原料,廣泛應用于金屬焊接、切割以及化工合成等工藝環節。然而,電石氣具有易燃易爆的特性,其爆炸極限范圍為2.5% - 82%,與空氣混合后遇明火、靜電或高溫極易引發爆炸事故。化工廠的管道系統是電石氣輸送的關鍵通道,而法蘭連接處是管道系統中容易出現泄漏的薄弱環節。一旦法蘭處發生電石氣泄漏,若不能及時發現和處理,將會造成嚴重的安全事故,威脅人員生命安全和企業財產安全。因此,在化工廠管道法蘭處安裝電石氣檢測儀,實時監測電石氣濃度,對于保障化工廠的安全生產至關重要。

產品資料:

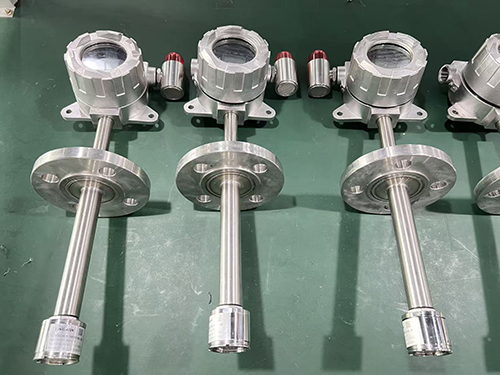

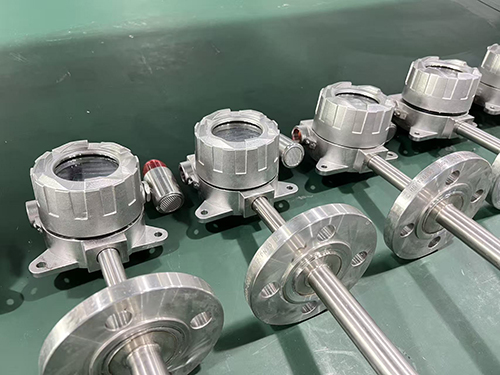

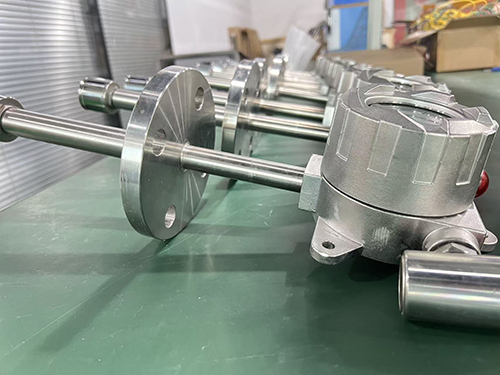

SGA-500法蘭式電石氣檢測儀是深國安電子完全依照工業級設計標準,自主研發生產的一款防爆型氣體檢測儀表;不僅獲得國家防爆電氣產品質量監督檢測中心頒發的防爆合格證(防爆證編號:CNEx19.1790X),行業內獲得歐盟CE和ROHS雙認證的氣體檢測儀品牌;可直接安裝在危險區域的1區和2區使用;鋁合金防爆外殼,堅固耐用;智能氣體傳感器芯片,支持24小時連續在線監測;寬電壓直流供電設計,12-30V之間可自由使用。

SGA-500法蘭式電石氣檢測儀4-20mA和RS485雙信號輸出,支持數據長距離遠傳,并可兼容90%以上廠家的氣體報警控制器、PLC、DCS、DDC等上位機系統;三種氣體采樣方式,可根據應用場景自由選擇適合自己的自然擴散式、主動泵吸式或密閉管道式氣杯;內置國際一線品牌氣體傳感器,精度高,穩定性強,誤差率低;全量程溫濕度補償,確保測量數值長期穩定、可靠;自帶空氣中零點自動校正功能,保證產品使用過程中不出現誤報現象。

化工廠管道法蘭式電石氣檢測儀布設方案
1.?法蘭連接處?:在每個管道法蘭連接處附近安裝一臺電石氣檢測儀,確保能夠及時檢測到法蘭處的泄漏情況。安裝位置應盡量靠近法蘭,但要注意避免安裝在法蘭的正上方,以免泄漏的氣體直接沖擊檢測儀,影響檢測精度。
2.?管道彎頭、三通等部位?:在管道的彎頭、三通等容易產生渦流和積聚氣體的部位也應安裝檢測儀,以全面監測管道內的電石氣濃度。
3.?距離閥門較近位置?:閥門是管道系統中另一個容易出現泄漏的部位,在距離閥門較近的位置安裝檢測儀,可以及時發現閥門處的泄漏。

法蘭式電石氣檢測儀安裝與調試要點

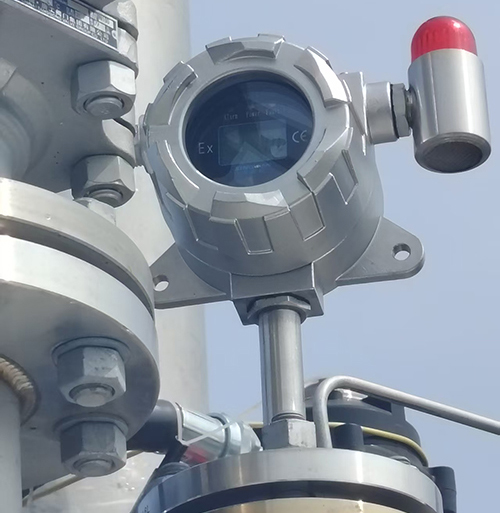

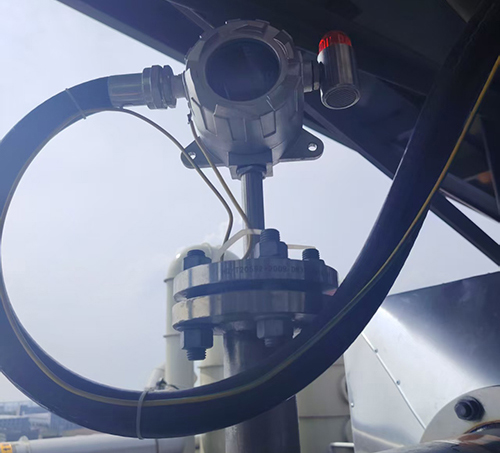

?安裝方式?:采用法蘭式安裝,將檢測儀的法蘭與管道法蘭通過螺栓連接固定。安裝時要確保法蘭連接緊密,無泄漏現象。
?安裝高度?:根據管道的直徑和電石氣的密度,合理確定檢測儀的安裝高度。一般來說,對于水平管道,檢測儀的安裝高度應與管道中心線齊平;對于垂直管道,檢測儀應安裝在管道的上部。

法蘭式電石氣檢測儀?調試步驟?:
通電檢查:接通檢測儀電源,檢查儀表指示燈是否正常亮起,顯示屏是否顯示正常。
零點校準:在清潔的空氣中對檢測儀進行零點校準,使儀表顯示值為零。
量程校準:使用標準氣體對檢測儀進行量程校準,調整儀表的顯示值,使其與標準氣體濃度一致。
報警功能測試:模擬電石氣泄漏情況,測試檢測儀的報警功能是否正常,報警聲音和燈光是否清晰明亮。

法蘭式電石氣檢測儀數據采集與傳輸
?數據采集?:檢測儀實時采集管道法蘭處的電石氣濃度數據,并將數據存儲在內部的存儲器中。存儲器應具備足夠大的容量,能夠存儲一定時間內的檢測數據。
?數據傳輸?:通過有線或無線方式將檢測儀采集到的數據傳輸到監控中心。有線傳輸可采用4 - 20mA、RS485等信號傳輸方式;無線傳輸可采用無線模塊,如GPRS、ZigBee等,實現數據的遠程傳輸。
?監控系統?:在監控中心安裝監控軟件,對傳輸過來的數據進行實時顯示、分析和處理。監控軟件應具備數據查詢、報表生成、報警記錄等功能,方便管理人員進行數據管理和決策。

應用效果

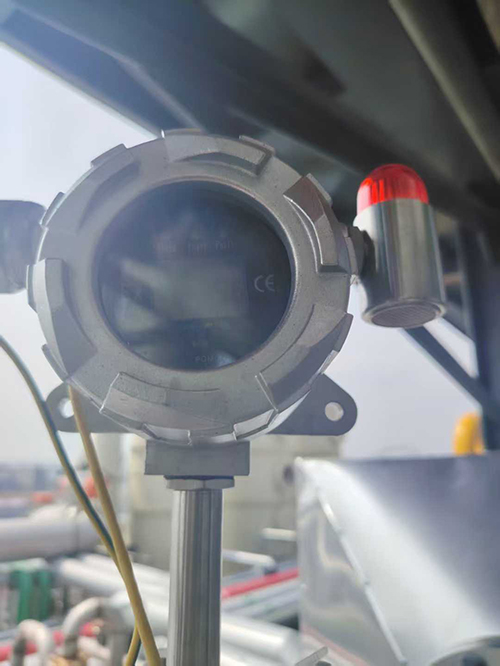

江西客戶某大型化工廠在生產過程中使用電石氣作為原料,為了保障生產安全,該廠在管道法蘭處安裝了深國安的SGA - 500系列法蘭式電石氣檢測儀。在安裝后的某次日常巡檢中,檢測儀檢測到一處管道法蘭處電石氣濃度異常升高,立即發出警報信號。監控中心值班人員接到報警后,迅速通知相關維修人員前往現場進行處理。維修人員到達現場后,發現是法蘭密封墊老化導致泄漏,及時更換了密封墊,避免了事故的發生。通過安裝電石氣檢測儀,該化工廠有效提高了對電石氣泄漏的監測能力,保障了生產的安全進行。
